מיפוי פוטוגרמטרי

מיפוי פוטוגרמטרי הוא תהליך של יצירת מפה או מודל תלת-ממדי של שטח על סמך תצלומי אוויר.
זקוקים לשירות מדידה פוטוגרמטרית?

בדיקת קיר עוגנים

יש לכם פרויקט ואתם צריכים מיפוי פוטוגרמטרי? השאירו פרטים לקבלת הצעת מחיר מהירה

מיפוי פוטוגרמטרי מיועד לספק מענה לצרכי תכנון והנדסה של פרויקטים מורכבים הדורשים מדידות שטחים גדולים במיוחד, לפרויקטים בתחום התשתיות הציבוריות: כבישים, מחלפים, מסילות רכבת, מנחתי תעופה, לתכנון עבודות חפירה וקרקע, חישוב כמויות עפר וצפיפות קרקע ועוד.
מיפוי פוטוגרמטרי הוא מיפוי נתוני הקרקע המתבצע לצרכים האמורים ולצרכים נוספים, באמצעות מדידות אוויריות, צילומי אוויר ברזולוציה גבוהה וחדה, בטכנולוגיה מתקדמת אשר יוצרת אלפי צילומים של השטח, מנקודות שונות, מגבהים ומזוויות משתנות, ומאגדת את כלל התצלומים למפת נתונים ווקטוריים מפורטת, בפורמט דיגיטלי ובטכנולוגיית 3 ממד.

מיפוי פוטוגרמטרי מסייע במדידת שטחי ענק, ביעילות ובמהירות, תוך חיסכון ניכר בעלויות ביחס לשיטות מדידה קרקעיות ואחרות שהיו נהוגות בעבר.

צילומי אוויר למדידה

שירותים משלימים למדידות מיפוי פוטוגרמטרי

שירותי מיפוי פוטוגרמטרי משלבים בין המדידות האוויריות באמצעות טכנולוגיות חדישות ומתקדמות, ופענוח המידע לכדי תוצרים וויזואליים בפורמטים דיגיטליים ואחרים בהתאמה לדרישות הלקוח. נוסף לזאת, חברת סישר הנדסה – כחברת מדידות מקצועית ומובילה בתחומה מספקת ללקוחות החברה הרבים, בדגש על לקוחות מן המגזר הציבורי, התעשייתי והרשויות, מגוון שירותים משלימים למדידות המיפוי הפוטוגרמטרי, בהתאם לצורך.

בין השירותים המשלימים הניתנים בחברתנו:

  • השלמת מידע ונתונים ודיוק תוצרי המדידה באמצעות סקירות קרקעיות ומדידות בשטח המתבצעות על ידי צוותי מודדים מוסמכים ומנוסים, ובשילוב טכנולוגיות מדידה חדשניות נוספות.
  • שילוב בין מקורות מידע ונתוני מדידות בטכנולוגיות שונות ויצירת מודלים טופוגרפיים ברמת דיוק גבוהה במיוחד ותוצרים וויזואליים המותאמים לפענוח ולעבודה של כל גורמי המקצוע.
  • קבצי מיפוי, מפות טופוגרפיות ותוצרים בפורמטים שונים, בהתאם לדרישת הלקוח ולצרכי הפרויקט. ניתן לשלב הפקת תוצרים על גבי מגוון פורמטים.
  • עמידה במפרטים ותקני מדידה מחמירים.
  • ביצוע מדידות המשך, הפקת נתוני מדידה ייחודיים וליווי פרויקטים.

קנה מידה למיפוי פוטוגרמטרי

קנה המידה למיפוי הוא למעשה היחס בין גודלם הפיזי של עצמים ואלמנטים המצויים בשטח ומאותרים בהליך המיפוי, לגודל בו יוצגו במפה. מדדי קנה המידה מקובלים:
1:100
1:1250
1:2500
ייתכנו מקרים לדרישות מיוחדות, דוגמת:
1:250 ועד 1:5000.

חשוב לדעת: קנה מידה גדול יותר (מספר המכנה קטן יותר) יספק רמת פירוט גבוהה יותר של המפה על חשבון היקף שטח המדידה האפשרי, בעוד שקנה מידה קטן יותר יאפשר מדידות להיקף שטח גדול יותר ברמת פירוט נמוכה יותר.

שלבי העבודה בהזמנת שירות מיפוי אווירי

לאחר תיאום והזמנת השירות מהנדסי החברה- המודדים המוסמכים יחלו בתהליך תכנון של הטיסה לצרכי הצילום, בהתאם לגבולות השטח ולקנה המידה הנדרש. בתכנון טיסת המדידה ייקבעו גובה הטיסה והמסלול, סוג המצלמה ומאפיינים טכניים נוספים. בהתאם לתכנית העבודה יוזנק כלי הטיס ותתבצע טיסת המדידה והצילומים, אשר יודפסו וייסרקו באיכות גבוהה במיוחד לצורך הזנתם לתוכנה הממזגת את המידע והנתונים למפה טופוגרפית.

למאגר המידע והניתוח שלו יצטרפו נתוני מדידות שטח ובקרה נוספות שיבוצעו על פי צורך. כלל המידע: הצילומים האוויריים, נקודות הבקרה והקישור ומידע נוסף, יעובד באמצעות מערכת פוטוגרמטרית המספקת מגוון פתרונות עיבוד באמצעות נוסחאות שונות, וקושרת את התצלומים והדגימות לכדי תוצר וויזואלי שלם בפורמט הנדרש.

תוצרי המדידה למיפוי פוטוגרמטרי

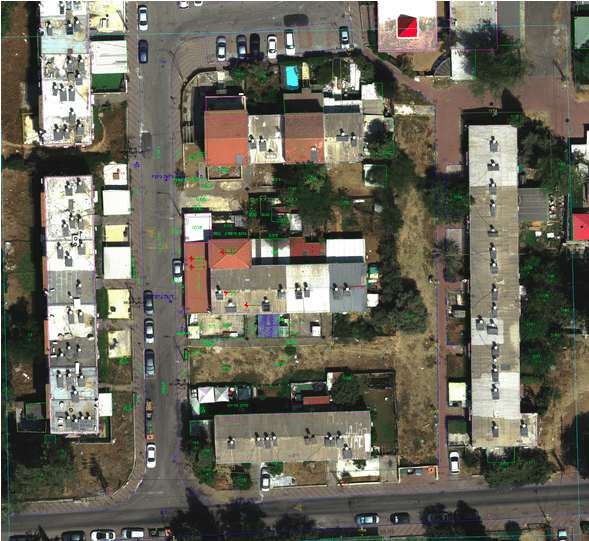

תוצרי המידע הבסיסיים המתקבלים ממדידות אוויריות מסוג זה הם מפות פוטוגרמטריות וויזואליות בטכנולוגיית תלת ממד, בפורמט דיגיטלי המותאם לפתיחה ולשילוב במגוון פלטפורמות המשמשות לעבודות אדריכלים ומהנדסים.
נוסף לזאת, ניתן לשלב ולקבל תוצרים נוספים דוגמת מפת אורתופוטו- מפת תצלום מיושרת, ותוצרים חזותיים במודלים תלת ממדים של פני השטח דוגמת:
DSM – Digital Surface
DTM – Digital Terrain Model
DEM – Digital Elevation Model

מודלים אלו ואחרים מספקים מידע זהה בהתאם למפה הפוטוגרמטרית שהתקבלה, בפלטפורמות דיגיטליות שונות המותאמות לצרכים משתנים של לקוחות בענף.

רשת הבקרה הלאומית- שילוב מידע שימושי

רשת הבקרה הלאומית מהווה מאגר מידע נוסף הכולל מידע מתועד ומפורט הנוגע לתוואי ומאפייני קרקעות בישראל. כחלק מהליך הפקת התוצרים נדרש מודד מוסמך לידע נרחב והיכרות עם מערכות רשת הבקרה הלאומית, אשר הנתונים המופיעים תחתיה משמשים לצורך שילוב מקורות מידע, ניתוח נוסף והפקת תוצרים מקצועיים ברמת דיוק גבוהה. מודדים מורשים הם בעלי סמכות ורישיון המאפשרים גישה לנתוני הרשת, ונדרשים לרמת מקצועיות, ידע ופיענוח גבוהה במיוחד למיצוי המידע ולשימוש בו, לטובת לקוחותיו.

חברת סישר הנדסה מציגה ניסיון רב שנים, עבודה עם טכנולוגיות מתקדמות וחדשניות וצוות מודדים מוסמכים, מקצועיים ומנוסים, לביצוע מדידות מורכבות מכל הסוגים, לרבות מדידות פוטוגרמטריות, עבודה מקצועית אל מול נתוני רשות הבקרה הלאומית והפקת תוצרי מדידה איכותיים ומדויקים, בהתאמה לכל צורך.

לפרטים נוספים והזמנת שירות מדידה פוטוגרמטרית השאירו פרטים
